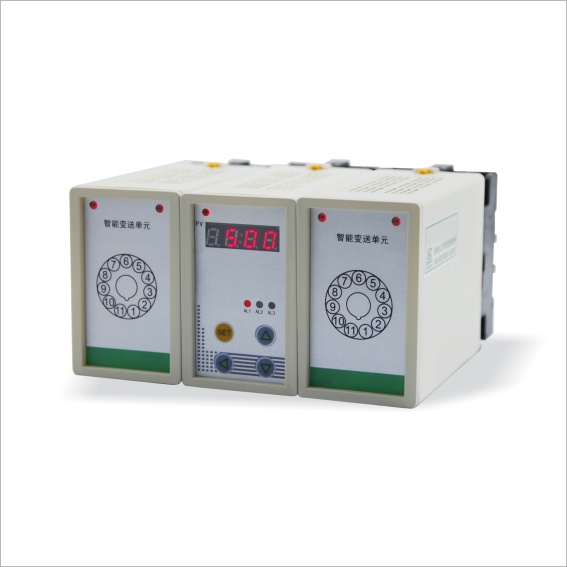

SWP-20系列單相可編程智能電力模塊采用交流采樣技術，能分別測量單相電網中的電流，電壓，功率等電參數，可選配顯示模塊，通過顯示面板的按鍵設置內部參數。帶RS-485通訊接口,采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；***多可帶2路繼電器報警輸出。
技術參數
規 格 | 說 明 | |
功 能 | ·多種參數測量:電流/電壓/頻率/有功功率/無功功率/視在功率/功率因數 ·報警輸出功能:常開繼電器 ·高精度:0.5級 ·變送(PV)輸出:DCV,DCI ·通訊功能:RS-485、RS-232 | |
電 源 | 85-260VAC(50/60Hz) 24VDC AC22V線性電源 | |
功率消耗 | ＜5VA | |
顯示類型 | 7段LED顯示[紅色] | |
精度等級 | 電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級 | |
設定類型 | 前面板按鍵設定 | |
輸入 | 標準值 | 電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定 |
過載 | 電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒 | |
頻率 | 45-65HZ | |
輸出 | 繼電器 | 250VAC 5A |
電流 | 0-20mADC,4-20mADC 負載≤500Ω | |
電壓 | 0-5VDC,1-5VDC 輸出能力≤250Ω | |
通訊 | 功能 | MODBUS協議,SWPBUS協議 |
波特率 | 300，600，1200,2400,4800,9600bps | |
接口 | RS-485、RS-232 | |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
采樣時間 | 0.5秒 | |
耐壓 | 2000VAC 50/60Hz 1分鐘 | |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 | |
絕緣強度 | Min.100MΩ(at 500VDC) | |
抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
環境溫度 | -10~55℃(未結冰狀態) | |
儲存溫度 | -20~60℃(未結冰狀態) | |
環境濕度 | 35-85%RH | |
重量 | 140-600g | |
產品選型
型 號 | 代 碼 | 說 明 | |||||||
SWP-201 | -□□ | -□ | □ | -□ | -□ | □ | -□ | -□ | 單相可編程智能電力模塊 |
模塊功能 | AI | 交流電流模塊 | |||||||
電流輸入范圍 | 0 1 5 | 無電流輸入 0-1A 0-5A | |||||||
電壓輸入范圍 | □ | 參見“輸入電壓” | |||||||
第一路 輸出方式 | □ | 參見“輸出方式” | |||||||
第二路 輸出方式 | □ | 參見“輸出方式” | |||||||
輸出兩路隔離 | A B | 輸出兩路隔離 輸出兩路不隔離 | |||||||
供電方式 | W T | DC24V供電 AC85～260V供電（開關電源） AC220V（線性電源，默認） | |||||||
顯示 | D | 帶顯示模塊 | |||||||
★輸入電壓：
代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
輸入電壓 | 無電壓輸入 | 0~100V | 0~200V | 0~300V | 0~400V | 0~500V | 客戶指定 |
★輸出出方式：
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
輸出方式 | 無輸出 | 1~5V | 4~20mA | 繼電器 | RS232 | RS485 | 特殊規格 |
