產品簡介/ product introduction

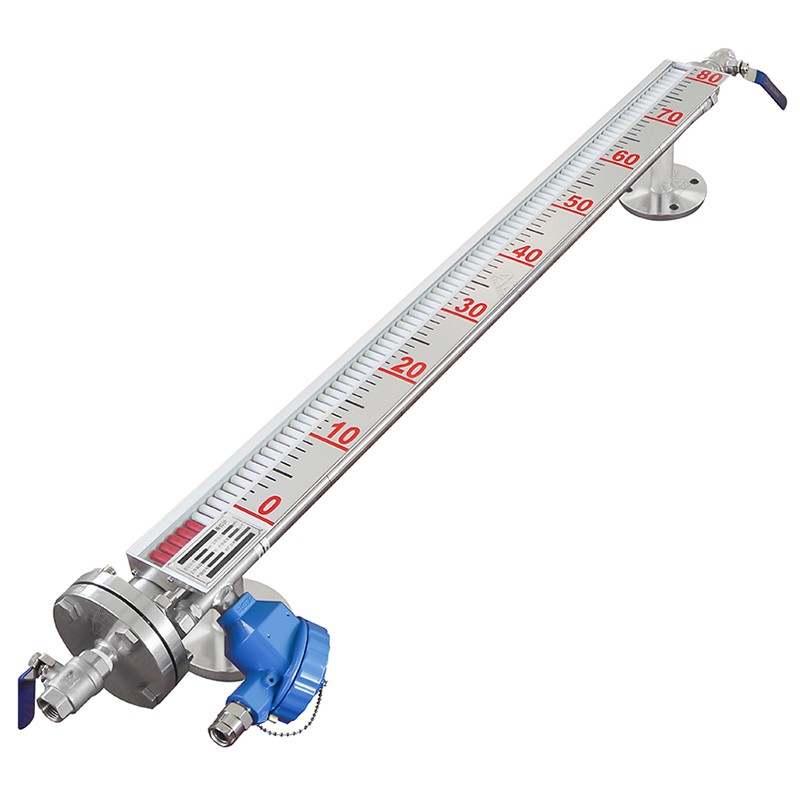

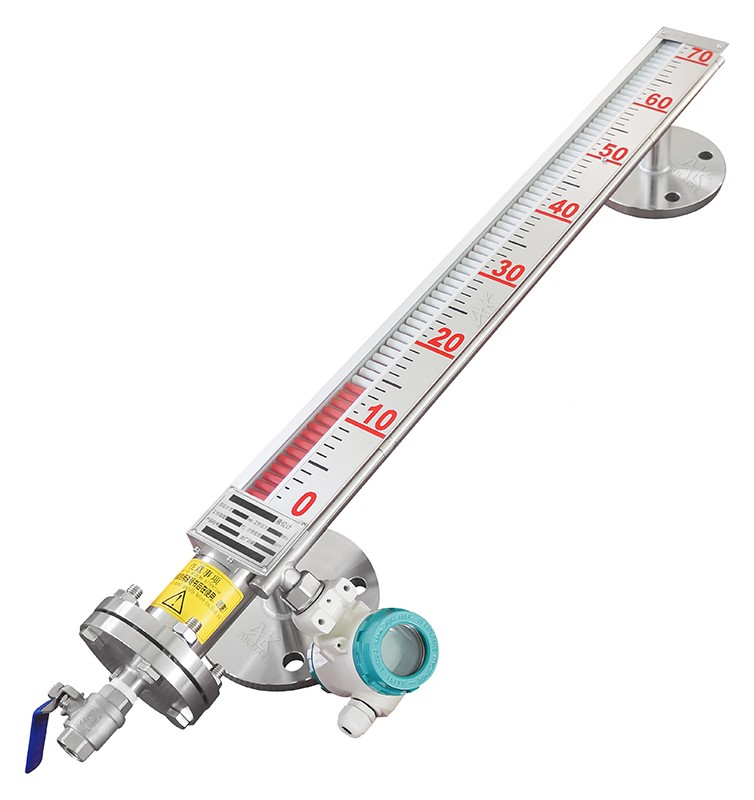

1、產品簡介
翻板液位計適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于被測介質與指示器隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時，當與其它儀表配套時，可實現液位的上、下限報警和遠距離的自動控制。所以翻板液位計廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業過程中的液位測量與控制。
2、工作原理
翻板液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180℃，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
產品特點 / product characteristic
●適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量；
●耐振動性能好，能適應液位波動大的情況下工作；
●結構簡單，安裝方便，維護費用低；
●密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高；
●現場指示、信號遠傳（4~20mA或HART）、一機多能；
●直觀、醒目、測量范圍大，觀察方向可任意改變；
●可選配報警器、變送器；
●獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；
●配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；
●采用304無縫不銹鋼管，經濟實用；
●帶精美的磁鋼校正器，現場隨意校調技術參數。
技術參數/ technical parameters
●量程范圍（mm）：300~18000mm；
●介質密度（g/cm3）：0.5～2；
●介質粘度： ≤0.02Pa.S；
●工作溫度℃：-40～350；
●工作壓力：≤2.5MPa（普通型），≤10.0MPa（高壓型），≤32.0MPa（chao高壓型），≤2.5MPa（防腐型）；
●測量精度（mm）：≤±10；
●安裝方式：側裝式、頂裝式、底裝式；
●防護等級：IP65；
●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
●傳輸方式：4～20mA 或 開關量；
●接口法蘭：根據化工部、機械部及美制標準，可以結合用戶的需要特殊定制。
